Nuovo raccordo FLEX in PE100-RC

Il nuovo raccordo AGRU Flex è una barra flessibile che viene saldata mediante processo ad elettrofusione su tubi in pressione in PE100 / PE100-RC; grazie a questo raccordo innovativo è possibile creare un sistema rigido con punti fissi che assorbe forze elevate e previene il movimento assiale.

La barra flessibile AGRU Flex è anche adatta per il fissaggio di blocchi di zavorra in cemento quando si posano tubi offshore per impedire lo scivolamento.

Il raccordo AGRU Flex fornisce una resistenza assiale di 40 kN in direzione assiale e nel caso in cui si verifichino forze più elevate, è possibile applicare ulteriori barre flessibili attorno alla circonferenza del tubo (fig.1).

Facile saldatura ad elettrofusione mediante l'ausilio di una cinghia; il processo di saldatura è in conformità alla norma DVS 2207-1 (fig.2)



fig.1                                                                          fig.2



Esempi di applicazioni:

E' possibile realizzare un punto di fissaggio utilizzando la barra flessibile AGRU Flex e Clip porta tubo.



Creare punti di ancoraggio a parete per evitare che il tubo si muova in un blocco di cemento.



Evitare il movimento del tubo dopo la riabilitazione all'interno di altri tubi.

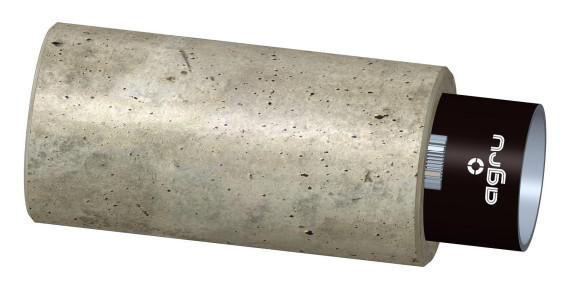

Fissaggio su blocchi di zavorra o di spinta in cemento per evitare lo scivolamento.



Specifiche tecniche:

Materiale: PE100-RC

Saldatura: metodo ad elettrofusione

Gamma di dimensioni: DE 160 mm – DE 3500 mm

Forza di rottura assiale: 40 kN (per ogni barra flessibile)
